Máy hàn điểm đa tần số thay đổi

Máy hàn điểm đa tần số thay đổi

Giới thiệu về máy này

       Máy này là máy hàn hàng kiểu cổng chuyển đổi tần số, máy biến áp là loại AC và hộp điều khiển điện là loại chuyển đổi tần số.Nó có thể đảm bảo cả cường độ hàn và dòng hàn ổn định.Hơn nữa, nó ít ảnh hưởng đến lưới điện và tiết kiệm điện, rất phù hợp với tình trạng có nhiều nhà máy và máy móc không đủ lưới điện.Là sự kết hợp giữa máy hàn xoay chiều và máy hàn trung tần.

Giàn máy hàn máy chủ

1. Điện áp đầu vào là 380V, công suất là 150KVA * 2, có 18 xi lanh ba lớp, chiều rộng bên trong của máy là 2300MM và chiều rộng hàn hiệu quả là 2000MM.Khuôn hàn hàng hàn được trang bị điện cực đồng mạ crôm dài 100MM.
2. Máy biến áp chính được làm bằng cuộn dây đồng đỏ hoàn toàn, thép silic cao cấp, máy biến áp mạnh, dòng điện mạnh và ngắn mạch tối đaDòng điện trong mạch là 32000A Và có bộ làm mát tuần hoàn nước, thiết bị kiểm soát nhiệt độ, bảo vệ toàn diện máy có thể hoạt động trong thời gian dài với dòng điện cao.Quá tải sẽ tự động tắt nguồn.

3. Hộp điều khiển là hai hộp điều khiển chuyển đổi tần số.Tần số điều khiển của bộ điều khiển chuyển đổi tần số là 5KHZ, với độ chính xác điều khiển cao và dòng điện ổn định, để đảm bảo quá trình hàn giảm bắn tóe và hiệu quả hàn tốt hơn.

4. Xi lanh là loại xi lanh điều chỉnh ba lớp, nhanh, mạnh và dễ điều chỉnh.Van điện từ Yadeke Đài Loan, ổn định bền bỉ.

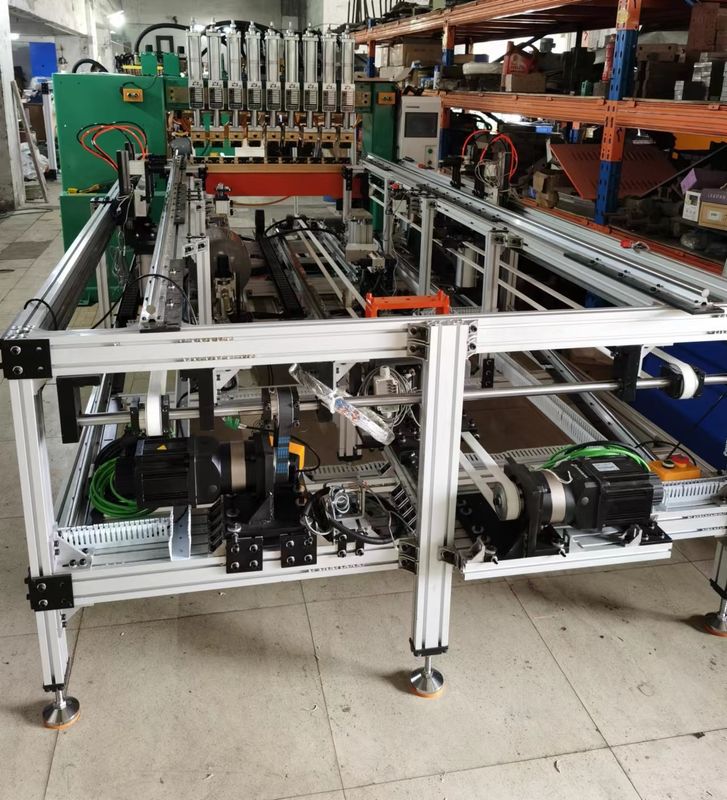

2 bộ khuôn trao đổi trên và dưới cho giá đỡ máy hàn cổng tự động

1. Hai bộ khuôn đẩy hàn lưới và hai bộ khuôn được hoán đổi lên xuống để hàn.Tiết kiệm thời gian và không gian.Khuôn đẩy được sử dụng để lắp khuôn hàn, không phải khuôn kẹp có thể hàn trực tiếp.

2. Không gian lắp đặt khuôn rộng tối đa 2m * lưới dài 1,5m.

3. Có 2 bộ động cơ servo và 1 bộ PLC + giao diện người-máy.Thiết kế thân thiện với người dùng và dễ điều chỉnh.

4. Trong quá trình vận hành, máy sẽ tự động đưa khuôn đi hàn, tự động quay lại và tự động đẩy khuôn ra.

5. Giá đỡ bằng nhôm định hình được mở rộng và dày ổn định và chắc chắn, đồng thời dễ điều chỉnh.

Tổng quan:

Thiết bị chú ý đến hàn đa điểm, tiết kiệm thời gian, lao động và hiệu quả cao.Nói chung tùy chỉnh theo điều kiện sản phẩm và yêu cầu của khách hàng.

Bằng máy biến áp:

nó có thể được chế tạo thành loại máy biến áp kép, loại máy biến áp đơn, loại tần số trung bình và loại chuyển đổi tần số.

Vài cái tên khác

Theo số xi lanh nhân đôi lực:

nó có thể được làm thành 4-20 xi lanh.

Theo kích thước sản phẩm:nó có thể được làm, rộng 1m và dài 1,35M.Hoặc rộng 1.5m, dài 1.35M, hoặc 2m*1.35M, nhiều loại.Nếu là ổ cắm của tủ tải, tốt hơn là làm cho nó rộng trong phạm vi 1,5m * dài 1,35M.

Theo chế độ cho ăn:

nó có thể được đẩy bằng tay, tự động nạp khuôn trước và khuôn sau, đồng thời tự động trao đổi việc nạp khuôn lên và xuống.

tên khác

Thợ hàn điểm giàn, thợ hàn hàng giàn, thợ hàn điểm nhiều đầu,

máy hàn nhiều điểm, máy hàn hàng lưới, máy hàn điểm nhiều trụ,

thợ hàn điểm lưu trữ

Máy hàn điểm, máy hàn điểm áp suất không khí, máy hàn hàng,

máy hàn cảm ứng, máy hàn giáp mép, máy hàn điểm khí nén,

máy hàn điểm đa năng, máy hàn điểm trung tần, máy hàn khí nén

máy hàn, máy hàn điểm công suất cao, máy hàn điểm chính xác,

máy hàn điểm kim loại tấm, máy hàn điểm dây, máy hàn điểm điện trở,

máy hàn điểm đai ốc, máy hàn điểm AC, máy hàn điểm ba pha,

máy hàn điểm thép không gỉ, máy hàn điểm mạ kẽm, máy hàn điểm tùy chỉnh,

máy hàn điểm chuyên dùng, máy hàn điểm dùng pin, máy hàn điểm đài loan,

máy hàn điểm lưới, máy hàn điểm đa trụ, máy hàn điểm giàn,

máy hàn điểm lưới thép, máy hàn điểm DC, máy hàn điểm nhỏ,

,

So với bộ điều khiển AC tần số nguồn thông thường, bộ điều khiển biến tần có những ưu điểm sau

1. Tần số điều khiển của bộ điều khiển xoay chiều tần số thay đổi là 5KHZ, với độ chính xác điều khiển cao và dòng điện ổn định, để giảm bắn tóe trong quá trình hàn;
2. Vì máy hàn xoay chiều tần số thay đổi sử dụng máy biến tần nguồn nên việc biến đổi máy hàn tần số nguồn rất đơn giản và thuận tiện.Chỉ cần thay thế bộ điều khiển AC tần số nguồn ban đầu bằng bộ điều khiển AC tần số thay đổi;
3. Có thể hàn nhôm, tấm mạ kẽm, thép cường độ cao, thép không gỉ, hợp kim magie, thép carbon và titan với hiệu quả hàn tốt;
4. Đầu vào nguồn điện ba pha 380V AC giải quyết vấn đề đầu vào lưới điện ba pha không cân bằng, với hệ số công suất cao;
5. Bởi vì bộ biến tần trung gian được sử dụng cho bộ điều khiển DC tần số trung gian có đi-ốt chỉnh lưu và có sự sụt giảm điện áp đường ống 0,7V trên đi-ốt, điều này sẽ gây ra tổn thất điện năng.Dòng điện càng lớn thì tổn thất điện năng trên diode càng lớn.Do đó, bộ điều khiển xoay chiều tần số thay đổi có nhiều lợi thế hơn trong các ứng dụng công suất cao.



Nguyên lý hàn điểm



Các thông số kỹ thuật:

người mẫu 机型	额定容量 Công suất định mức KVA	输入电压 Điện áp đầu vào V	额定频率 Tần số danh nghĩa HZ	最大短路电流Dòng điện ngắn mạch tối đa A
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
