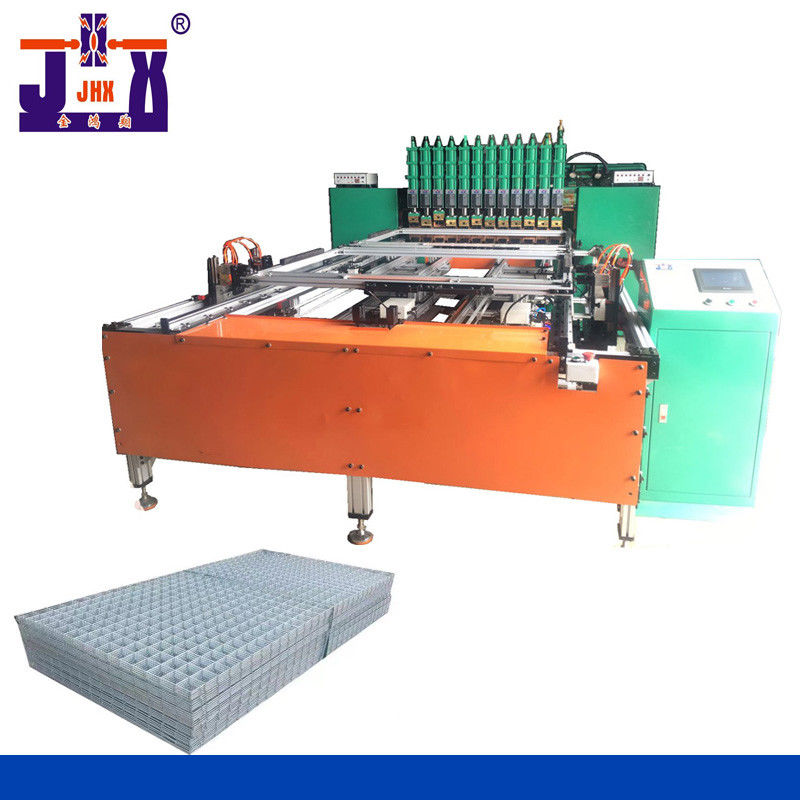

Thiết bị hàn điểm nhiều đầu 12 xi lanh Máy hàn điểm kim loại tấm 150KVA

Máy hàn điểm nhiều đầu 12 bình 150KVA * 2

Giới thiệu về máy hàn hàng kiểu giàn này

1. Máy chính của máy hàn giàn là máy biến áp 380V, 150KVA * 2, 12 xi lanh nhân lực ba lớp, chiều rộng bên trong của máy là 1600MM và chiều rộng hàn hiệu quả là 1400MM.

2. Máy hàn chính được trang bị hai bộ hộp điều khiển dòng điện, tương ứng được sử dụng cho 6 xi lanh và 1 máy biến áp chính.Khi làm việc, hai máy biến áp có thể hoạt động đồng thời với một xi lanh cho mỗi ống mà không ảnh hưởng lẫn nhau và tăng hiệu quả hàn.

3. Về thiết bị cấp liệu: Nó sử dụng chế độ trao đổi khuôn trên và dưới, 2 bộ động cơ servo để cấp liệu, lập trình PLC và hiển thị giao diện người-máy.Cho ăn thủ công, hàn cho ăn tự động, kích tự động và loại bỏ thủ công.

4. Thông số kỹ thuật của lưới có thể được hàn và nạp là: chiều rộng tối đa là 1400MM và chiều dài tối đa là 1300MM.Nó có thể được tự do điều chỉnh và kiểm soát trong phạm vi này.

5. Thời gian hàn khoảng 1-0,8 giây và thời gian chuyển xi lanh là 0,4-0,5 giây.

6. Cấu trúc giàn thép tích hợp được gia cố của động cơ chính chắc chắn và ổn định.Kết hợp cấu hình nhôm dày và mở rộng khung nạp tự động, chắc chắn và ổn định, tiện lợi.

Tổng quan:

Thiết bị chú ý đến hàn đa điểm, tiết kiệm thời gian, lao động và hiệu quả cao.Nói chung tùy chỉnh theo điều kiện sản phẩm và yêu cầu của khách hàng.

Bằng máy biến áp:

nó có thể được chế tạo thành loại máy biến áp kép, loại máy biến áp đơn, loại tần số trung bình và loại chuyển đổi tần số.

Vài cái tên khác

Theo số xi lanh nhân đôi lực:

nó có thể được làm thành 4-20 xi lanh.

Theo kích thước sản phẩm:nó có thể được làm, rộng 1m và dài 1,35M.Hoặc rộng 1.5m, dài 1.35M, hoặc 2m*1.35M, nhiều loại.Nếu là ổ cắm của tủ tải, tốt hơn là làm cho nó rộng trong phạm vi 1,5m * dài 1,35M.

Theo chế độ cho ăn:

nó có thể được đẩy bằng tay, tự động nạp khuôn trước và khuôn sau, đồng thời tự động trao đổi việc nạp khuôn lên và xuống.

tên khác

Thợ hàn điểm giàn, thợ hàn hàng giàn, thợ hàn điểm nhiều đầu,

máy hàn nhiều điểm, máy hàn hàng lưới, máy hàn điểm nhiều trụ,

thợ hàn điểm lưu trữ

Máy hàn điểm, máy hàn điểm áp suất không khí, máy hàn hàng,

máy hàn cảm ứng, máy hàn giáp mép, máy hàn điểm khí nén,

máy hàn điểm đa năng, máy hàn điểm trung tần, máy hàn khí nén

máy hàn, máy hàn điểm công suất cao, máy hàn điểm chính xác,

máy hàn điểm kim loại tấm, máy hàn điểm dây, máy hàn điểm điện trở,

máy hàn điểm đai ốc, máy hàn điểm AC, máy hàn điểm ba pha,

máy hàn điểm thép không gỉ, máy hàn điểm mạ kẽm, máy hàn điểm tùy chỉnh,

máy hàn điểm chuyên dùng, máy hàn điểm dùng pin, máy hàn điểm đài loan,

máy hàn điểm lưới, máy hàn điểm đa trụ, máy hàn điểm giàn,

máy hàn điểm lưới thép, máy hàn điểm DC, máy hàn điểm nhỏ,

Đặc điểm hiệu suất:

1. Cấu trúc giàn tích hợp gia cố.Điện cực trên được điều áp bởi ba lớp xi lanh.Áp lực trên một đơn vị diện tích lớn hơn để đảm bảo chất lượng sản phẩm hàn.
2. Khoảng cách giữa các xi lanh có thể được điều chỉnh, số lượng và dữ liệu tiêu chuẩn của hoạt động xi lanh có thể được điều chỉnh.Thật thuận tiện khi sử dụng các sản phẩm có kích thước và đường kính dây khác nhau trên cùng một máy.
3. Các thông số hàn của từng nhóm mối hàn có thể được điều chỉnh riêng biệt để làm cho từng điểm hàn khác nhau.Dòng điện hàn được kết hợp hoàn hảo tại chỗ.Các sản phẩm hàn lớn phẳng, các điểm hàn đều và chắc chắn.
4. Tất cả máy biến áp làm mát bằng nước bằng đồng đỏ có thiết bị kiểm soát nhiệt độ đều được sử dụng.Dòng điện ổn định, điện dung đủ và sẽ không bị ảnh hưởng trong một thời gian dài.Hoạt động quá tải có thể tự động dừng máy để bảo vệ toàn bộ máy.
5. Lập trình PLC, màn hình hiển thị.Nó là trực quan và có thể được thiết lập ngẫu nhiên.

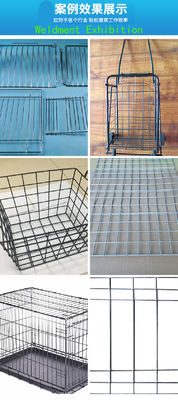

6. Nó được sử dụng rộng rãi trong việc hàn lưới kim loại, kệ, lưới lan can và các sản phẩm lồng bảo quản.

Mô tả Sản phẩm

2. Tất cả các thiết bị kiểm soát nhiệt độ nước làm mát bằng đồng đỏ của máy biến áp đều có ưu điểm là tuổi thọ cao, độ ồn thấp, an toàn và sử dụng thuận tiện.



A. Các tính năng của máy biến áp Đài Loan: đủ công suất, lực hàn lớn hơn và độ dẫn điện mạnh hơn.

B. Làm mát tuần hoàn nước, có thể được sử dụng trong phạm vi định mức để đảm bảo hoạt động 24 giờ.

C. Hơn nữa, thiết bị kiểm soát nhiệt độ có thể hoạt động quá tải và tự động cắt điện để bảo vệ toàn bộ máy không bị ảnh hưởng.

3.Chế độ làm mát cưỡng bức tiết kiệm nước được áp dụng và mạch chính sử dụng công tắc không tiếp xúc SCR công suất cao, có độ dẫn điện cao và tổn thất điện năng thấp, bảo vệ tự động ở nhiệt độ cao.



4. Van lưu lượng nước trong suốt được tùy chỉnh tại Đài Loan.Có gần 100 xi lanh + van điện từ hoạt động của thợ hàn giàn, và hàng chục tuần hoàn nước.Với tiện ích này, dù tuyến đường nào gặp sự cố cũng dễ dàng tìm thấy và an toàn,





Nguyên lý hàn điểm



Các thông số kỹ thuật:

người mẫu 机型	额定容量 Công suất định mức KVA	输入电压 Điện áp đầu vào V	额定频率 Tần số danh nghĩa HZ	最大短路电流Dòng điện ngắn mạch tối đa A
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
